亚洲免费观看高清完整版在线观看-中文字幕制服丝袜-国内外成人免费视频-超碰青娱乐-国产精品二区一区二区aⅴ污介绍-伊人青青草原-国产性猛交xxxx免费看久久-葵司免费一区二区三区四区五区-精品久久久久一区-久久天堂色-越南午夜性猛交xxxx-红桃视频成人在线观看-99精品国产视频-久久黄色成人-日韩电影 中文字幕

一、文章概述

MAX相是一種相對(duì)較新的材料家族，具有超過(guò)150種不同的組成，由于其金屬和陶瓷性能的結(jié)合而受到了相當(dāng)大的關(guān)注。以Cr2AlC為基質(zhì)，以碳、碳化硅和氧化鋁短纖維為二次相，生產(chǎn)了三種不同的陶瓷基質(zhì)復(fù)合纖維(CMCs)。采用固態(tài)反應(yīng)合成Cr2AlC粉體，然后與纖維混合，并采用現(xiàn)場(chǎng)輔助燒結(jié)技術(shù)進(jìn)行完全致密化。氧化鋁纖維的抗氧化性好，無(wú)明顯缺陷或降解，氧化鋁層附著良好。

二、圖文導(dǎo)讀

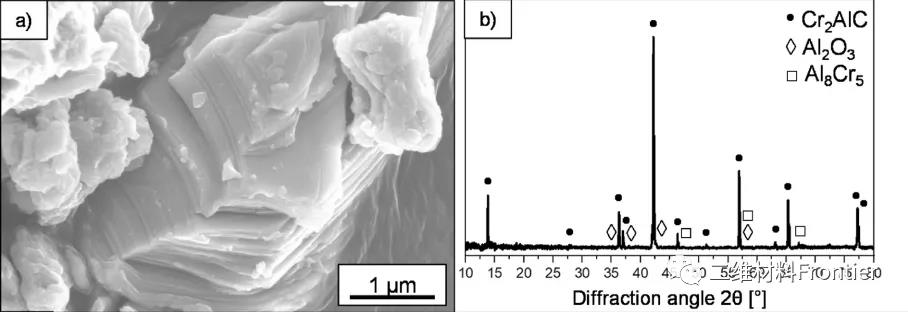

圖1.Cr2AlC的掃描和XRD圖。

圖a)是粉末顆粒掃描圖、圖b)是Cr2AlC粉末的XRD圖。

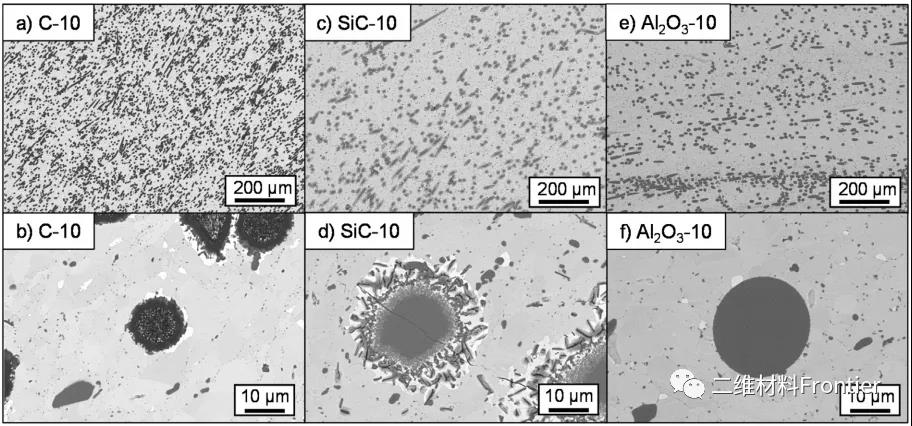

圖2.燒結(jié)復(fù)合材料在不同放大倍數(shù)下的拋光橫截面。

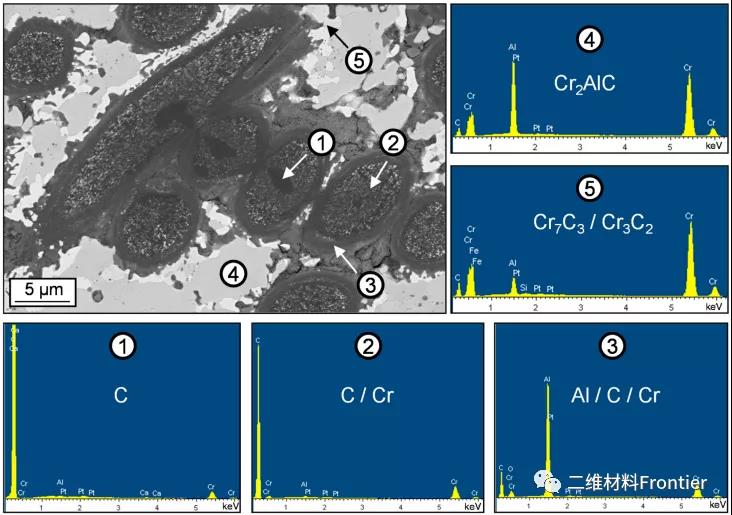

上圖中，a）是含10wt%的復(fù)合材料；b）是碳纖維；圖c）和d)是碳化硅纖維；圖e）和圖f）是氧化鋁纖維的概述和詳細(xì)視圖。

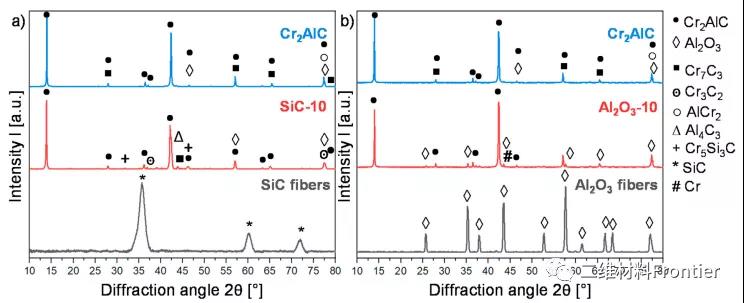

圖4.)Cr2AlC、Al2O3-10、氧化鋁纖維、SiC-10和碳化硅纖維的衍射圖。

圖5.SNMG-40薄膜在柔性不對(duì)稱(chēng)超電容器中的應(yīng)用。

如上圖，可以看到在不同彎曲角度下的電容保持，插入上述設(shè)備中，顯示設(shè)備可以在彎曲狀態(tài)下為LED供電。

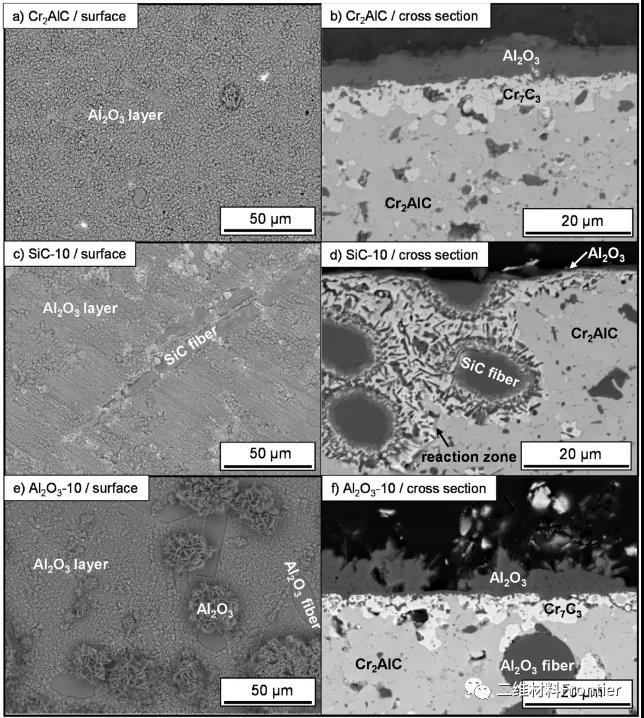

圖6.在1000℃下、a)Cr2AlC、b)SiC-10和c)Al2O3-10，50h后的表面和橫截面。

三、全文總結(jié)

本研究最重要的結(jié)果是Al2O3-10在現(xiàn)實(shí)氧化環(huán)境中的氧化反應(yīng)。在1200℃下形成500次循環(huán)的保護(hù)性、粘附良好的氧化鋁層和C纖維在這次測(cè)試中存活下來(lái)，沒(méi)有任何損傷或可見(jiàn)的顆粒生長(zhǎng)。在氧化鋁層的下面形成了Cr7C3層。總的來(lái)說(shuō)，本實(shí)驗(yàn)結(jié)果對(duì)進(jìn)一步發(fā)展陶瓷纖維max相材料非常有前景。
