基于多巴胺高選擇性電化學傳感的層狀Nb2C MXene/ZnS納米復合材料的合成與表征
一、文章概述
MXenes由于其特殊的性能，在二維(2D)材料領域被標記為未來的材料。碳化鈮(Nb2C)是MXene家族的重要成員，在鋰離子電池和超級電容器領域有著廣泛的應用。然而，它在傳感領域的應用尚未被探索。文章研究首次報道了Nb2C/ZnS納米復合材料對多巴胺(DA)傳感的合成和應用。在55◦C條件下，對母體MAX相(Nb2AlC)的Nb2C進行了蝕刻。采用差分脈沖伏安法(DPV)將Nb2C電極應用于DA的電化學傳感。通過水熱法合成了硫化鋅（硫化鋅）納米顆粒，以提高Nb2C的電化學性能。利用XRD、SEM、EDS和FTIR光譜技術對這些制備的樣品進行了表征。MXene-ZnS納米復合改性玻璃碳電極(GCE)被證明是一種非常有效的電化學電極材料，檢測范圍為0.09-0.82mM，檢測限很低，為1.39μM，靈敏度為12.1μA·μM-1。在抗壞血酸、檸檬酸和葡萄糖等干擾劑的存在下，修飾后的玻璃狀碳電極也被證明對多巴胺具有特殊的選擇性。
二、圖文導讀
二、圖文導讀

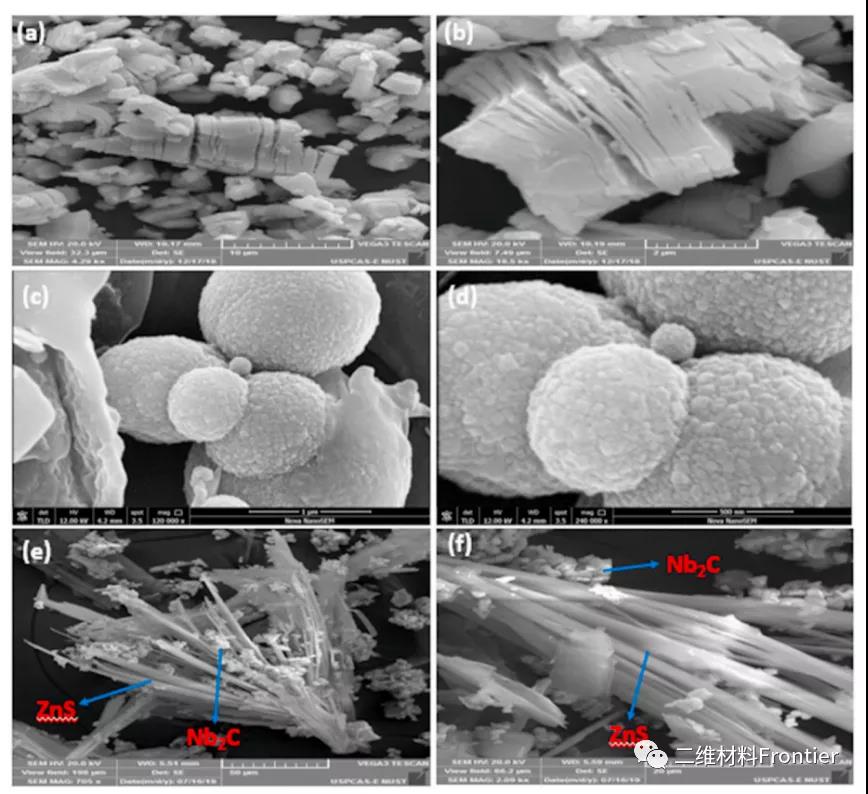

圖1.(a，b)Nb2C分別在10μm和2μm下的SEM結果，(c，d)硫化鋅團聚在1μm和500nm處的SEM圖像，(e，f)Nb2C/ZnS納米復合材料的SEM圖像。

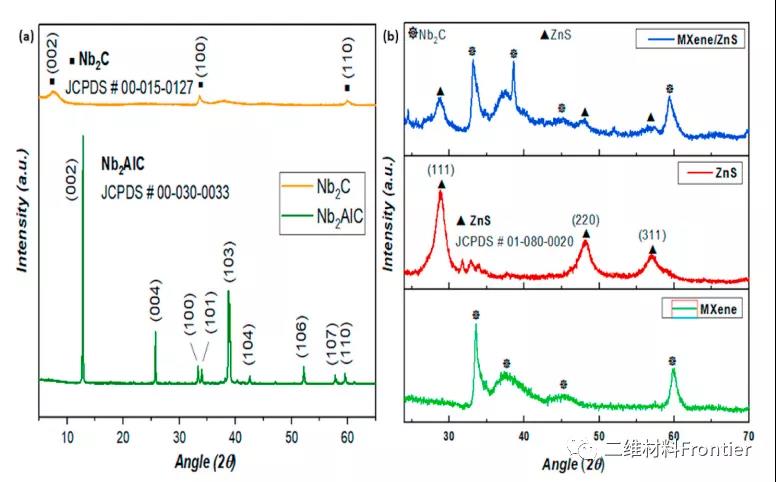

圖2.(a)MXene與MAX相相比的XRD模式，(b)MXene-ZnS納米復合材料與反應物的XRD平行。
(a)Nb2C樣品與JCPDS#00-015-0127相匹配，具有P63/mmc六角形對稱性，在38.9◦處，MAX相的特征峰幾乎完全去除。MAX相002峰下移與MXene片的晶格參數c的增加相對應。(b)為合成的硫化鋅樣品的XRD模式，所得結果與晶格參數為JCPDS#01-080-0020的立方硫化鋅結構相匹配。

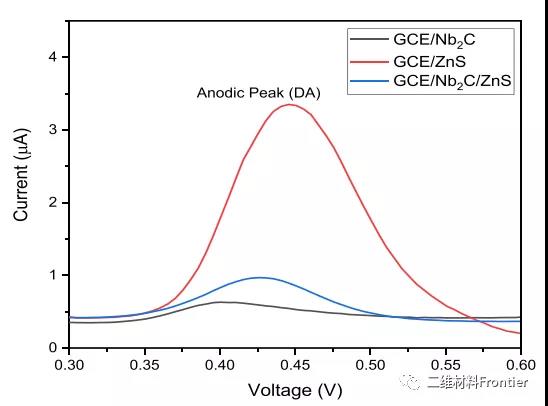

圖3.含0.1MPBS的DPV中不同GCE電極的多巴胺檢測峰。
在0.1M磷酸鹽緩沖鹽(PBS)(pH=3)中，通過DPV以50mv-1掃描速率觀察其在不同修飾GCE電極上電化學檢測DA。GCE通過使用三個樣本進行了修改。Nb2C MXene、硫化鋅和Nb2C /ZnS納米復合材料。為此目的選擇的電位窗口為0.3~0.6V，最大峰值電流為0.40V~0.435V。

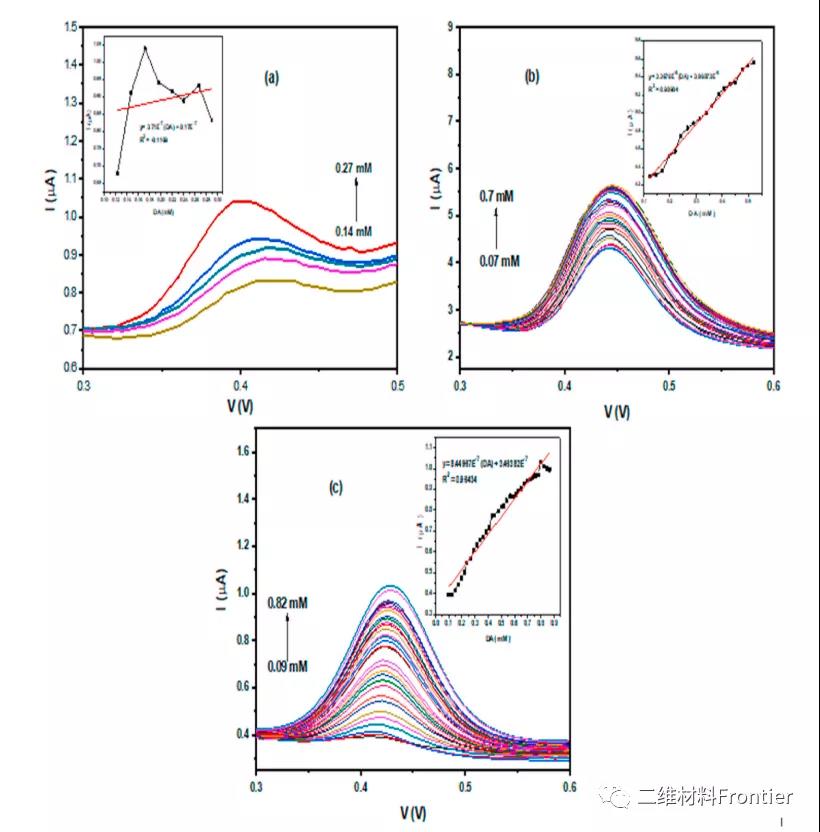

圖4.(a)GCE/Nb2C、(b)GCE/ZnS和(c)GCE/nb2C/ZnS的DPV伏安圖。插入的是對應電極(PBSpH3、掃描率Scat50mVs∓1、步長電位5mV、步長電位5mV)的電流與DA濃度的線性圖，間隔時間為0.5s)。
三、全文總結
通過對目前研究工作的廣泛分析，文章得出結論，Nb2C在表面具有多種功能。在55◦C下，用Nb2AlC蝕刻Al，成功合成了O、OH和F。通過醋酸鋅和油酸鈉熱水反應，制備了直徑約9nm的硫化鋅納米顆粒的球形團聚體。因此產生的化合物及其1：1的復合物首次通過DPV電化學檢測多巴胺。玻璃狀碳電極（工作電極）、pH3和50mv-1掃描速率下的PBS是實驗的最佳條件。MXene-ZnS納米復合材料制備的電極是最好的三個電極，線性檢測范圍最寬為0.09-0.82mM，檢測限最低為1.39μM，靈敏度最高為12.1μA/μM。所制備的電極被證明對多巴胺高度敏感和選擇性，因為它沒有檢測到伴隨多巴胺使用的任何干擾劑（抗壞血酸、檸檬酸和葡萄糖）。GCE/Nb2C/ZnS的電化學活性支持了我們制造該復合材料的目的，并為進一步合成不同類別化合物的麥克烯復合材料打開了新的門，以便更好的實際應用。
本信息源自互聯網僅供學術交流 如有侵權請聯系我們立即刪除
| 溫馨提示：蘇州北科納米供應產品僅用于科研，不能用于人體,不同批次產品規格性能有差異。網站部分文獻案例圖片源自互聯網，圖片僅供參考，請以實物為主，如有侵權請聯系我們立即刪除。 |
下一篇： 納米醫學產品1
