亚洲免费观看高清完整版在线观看-中文字幕制服丝袜-国内外成人免费视频-超碰青娱乐-国产精品二区一区二区aⅴ污介绍-伊人青青草原-国产性猛交xxxx免费看久久-葵司免费一区二区三区四区五区-精品久久久久一区-久久天堂色-越南午夜性猛交xxxx-红桃视频成人在线观看-99精品国产视频-久久黄色成人-日韩电影 中文字幕

本文亮點

1  采用超薄MXene納米片包裹NiSe₂八面體晶體，建立了NiSe₂納米晶體與MXene納米片(NiSe₂/Ti₃C₂T_x)之間的強界面化學相互作用。

2  NiSe₂/Ti₃C₂T_x復合在超級電容器和析氫反應中均表現出優異的性能和循環穩定性。

3  NiSe₂納米晶是因MXene納米薄片作為其氧化的保護層而穩定的。

硒化金屬化合物，如NiSe₂，作為一種多功能的儲能和交流材料，顯示出巨大的潛力。然而，由于純NiSe₂循環穩定性差、電導率低、電化學活性位點不足，限制了其作為電極材料的應用。

👇

為了彌補這些缺陷，重慶大學董立春教授課題組采用超薄MXene納米片包裹NiSe₂八面體晶體，制備了一種界面相互作用強、電性能優良的新型NiSe₂/Ti3C2Tx復合體。

NiSe₂/Ti₃C₂T_x混合表現出良好的電化學性能，在電流密度為1 A/g時，超級電容器的比電容的高達531.2 F/g，同時，用于析氫反應時，塔費爾斜率僅僅為37.7 mV/dec。

此外，NiSe₂/Ti₃C₂T_x復合材料在超級電容器和HER中的循環穩定性都得到了提高。

相比于NiSe₂，這些顯著的改善應歸因于NiSe₂八面體晶體和Ti₃C₂T_x強的界面相互作用，提供增強的電導率、快速電荷轉移以及豐富活躍的活性位點，同時這種組合的多功能應用是有潛力的，如能量儲存和轉換。

圖文導讀

NiSe2和NiSe2/Ti3C2Tx復合材料的微觀形貌與結構分析

如圖1所示，未修飾的NiSe₂和NiSe₂/Ti₃C₂T_x復合材料在掃描電鏡下均表現出典型的八面體配置，平均尺寸在1μm左右。

然而，NiSe₂/Ti₃C₂T_x晶體表面的玻璃似乎相對較多。TEM進一步分析表明，這一現象可能是由于八面體NiSe₂粒子表面均勻覆蓋了Ti₃C₂T_x納米薄片的超薄層(圖1c)，這可能為電荷存儲或電催化提供了額外的電輸運路徑。

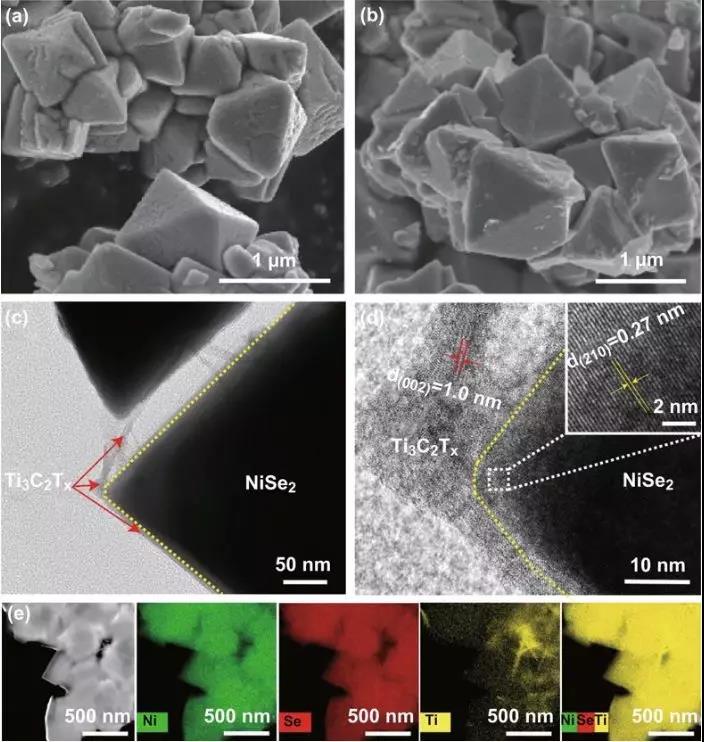

圖1 不含(a)和含(b)Ti₃C₂T_x復合物的NiSe₂的SEM圖像。(c，d)不同放大倍數的NiSe₂/Ti₃C₂T_x復合物的TEM圖像。(e)HAADF−STEM圖像的NiSe₂/Ti₃C₂T_x混合和相應的EDX元素映射的Ni, Se，和Ti元素。

👇

NiSe2和NiSe2/Ti3C2Tx復合材料的電化學性能分析

NiSe₂和NiSe₂/Ti₃C₂T_x復合材料的超電性能分析

從圖3可以看出，相比于未修飾的NiSe₂，NiSe₂/Ti₃C₂T_x復合材料的容量有較大程度的提高，此外，由于MXene的表面修飾，材料的導電性也有了較大提高，接觸內阻也有所下降。

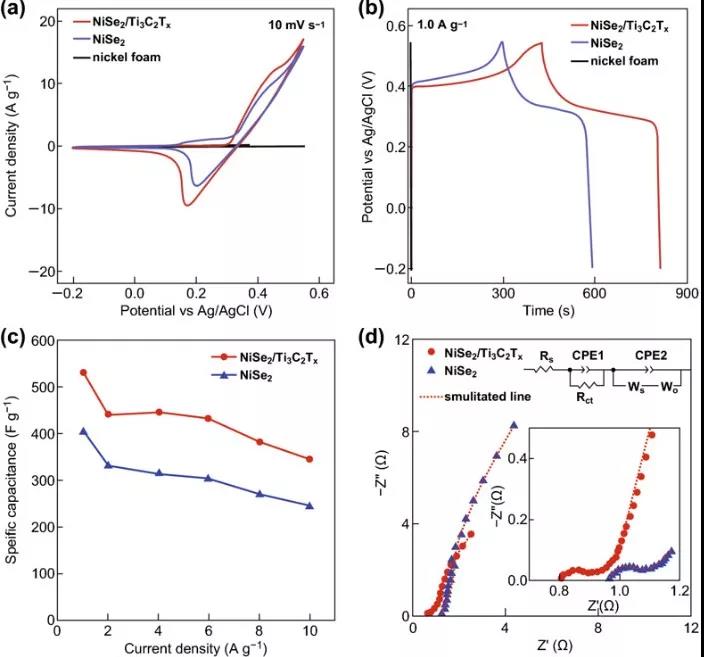

圖3 超級電容器在2 M KOH溶液中的性能: (a) 未修飾NiSe₂和NiSe₂/Ti₃C₂T_x在10 mV/s掃速下的CV圖。(b)未修飾NiSe₂和NiSe₂/Ti₃C₂T_x在1.0 A/g電流密度下的GCD曲線。(c)未修飾NiSe₂和NiSe₂/Ti₃C₂T_x的電流密度比容圖。(d)未修飾的NiSe₂和NiSe₂/Ti₃C₂T_x的Nyquist圖(插圖為高頻區域和擬合實驗數據的等效電路)

👇

NiSe₂和NiSe₂/Ti₃C₂T_x復合材料的HER性能分析

如圖4所示，該復合產物具有較好的催化活性。NiSe₂/Ti₃C₂T_x電極性能的提高是由于電荷從NiSe₂轉移到Ti₃C₂T_x，這可能提供了更快的吸附動力學和更高的活性位點利用率，從而提高了HER效率

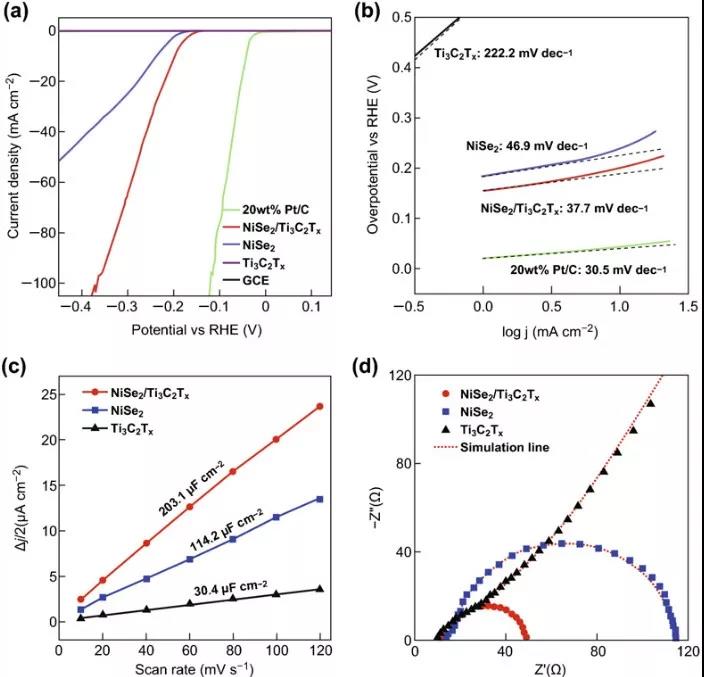

圖4 在0.5 M H₂SO₄溶液中的催化性能：(a)未改性的NiSe₂、NiSe₂/Ti₃C₂T_x復合物、純Ti₃C₂T_x、20 wt%Pt/C在掃描速率為5 mV/s的玻碳電極的LSV曲線。(b)未改性的NiSe₂、NiSe₂/Ti₃C₂T_x復合物、純Ti₃C₂T_x、20 wt%Pt/C的Tafel圖。(c)用循環伏安法提取不同電極的雙層電容。(d)不同電極材料阻抗圖。
