亚洲免费观看高清完整版在线观看-中文字幕制服丝袜-国内外成人免费视频-超碰青娱乐-国产精品二区一区二区aⅴ污介绍-伊人青青草原-国产性猛交xxxx免费看久久-葵司免费一区二区三区四区五区-精品久久久久一区-久久天堂色-越南午夜性猛交xxxx-红桃视频成人在线观看-99精品国产视频-久久黄色成人-日韩电影 中文字幕

水凝膠是由三維聚合物網(wǎng)絡(luò)和水組成的一種類似生物組織的軟材料。它廣泛應(yīng)用于組織工程、生物醫(yī)學(xué)設(shè)備、制動(dòng)器、藥物傳輸、可拉伸電子器件和軟機(jī)器人等諸多領(lǐng)域。近年來，人們致力于制備力學(xué)剛度高、延展性強(qiáng)、韌性好、自愈性好的水凝膠材料。然而，這些方法往往使水凝膠具有更大的遲滯性，從而導(dǎo)致疲勞損傷。此外，制備工藝復(fù)雜、合成路線繁瑣、功能單一、模量不可控等大大限制了其更為廣泛的應(yīng)用。因此，通過簡單的方法制備彈性模量可調(diào)、高彈性、多用途水凝膠仍然是一個(gè)挑戰(zhàn)。

四川大學(xué)李建樹教授和楚合濤教授團(tuán)隊(duì)通過丙烯酰胺（AM）和PF127-DA在水溶液中共聚合制備了由溶劑誘導(dǎo)的動(dòng)態(tài)膠束海島結(jié)構(gòu)衍生的新型水凝膠材料。此水凝膠具有超拉伸（435 - 2716%, 10-40 wt %）、可變模量（0.36 - 112.79 MPa, 30 wt %）、堅(jiān)韌（1.13-7.17 MJ m⁻³, 10-40 wt %）、低滯后（約10%, 30 wt %）、透明(27.98 -83.78%, 10-40 wt %)、形狀記憶（固定比率高達(dá)97%,恢復(fù)率高達(dá)100%, 10 wt %）的特點(diǎn)。這類新型水凝膠材料可用于應(yīng)力傳感器、可拉伸電子器件和軟機(jī)器人中。該工作以題為“Ultra-Stretchable, Variable Modulus, Shape Memory MultiPurpose Low Hysteresis Hydrogel Derived from SolventInduced Dynamic Micelle Sea-Island Structure”發(fā)表在《Advanced Functional Materials》。

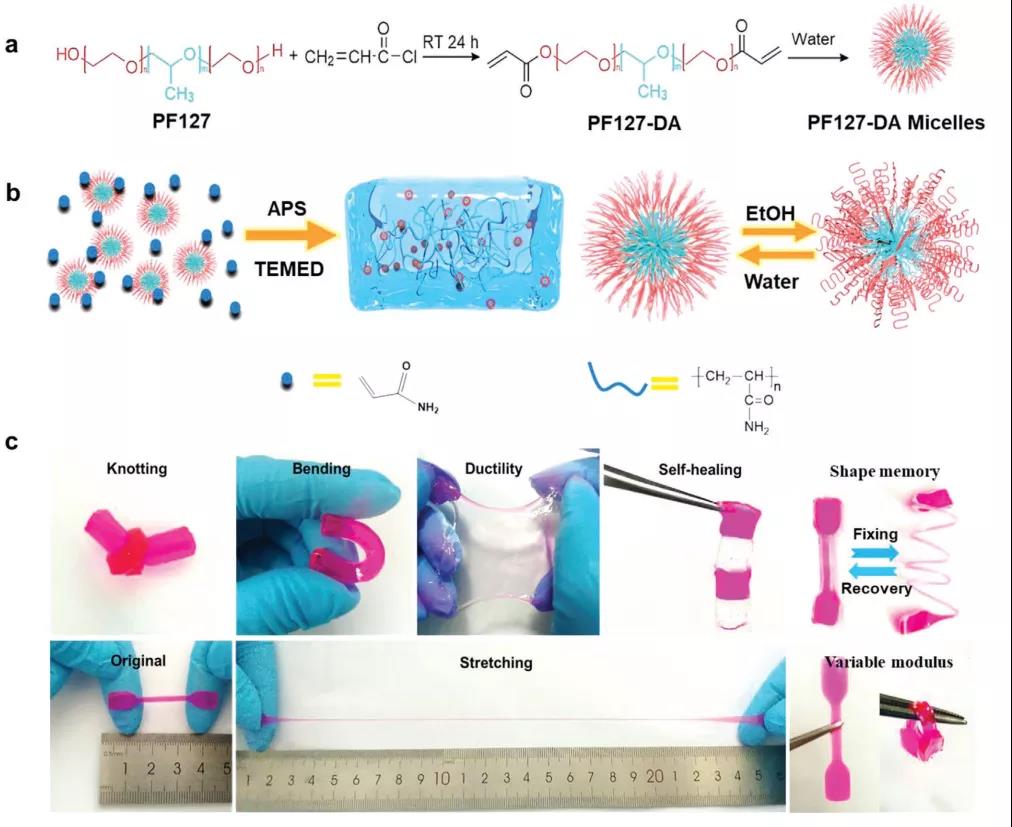

圖1 PAM/PF127水凝膠的合成原理圖及性能表征。（a） PF127-DA的合成；（b） PAM/PF127水凝膠的合成及其在水或乙醇中的微結(jié)構(gòu)；（c）固含量為10 wt%的PAM/PF127水凝膠的性能測試，包括打結(jié)、彎曲、延性、拉伸、形狀記憶、自愈合、可變模量等。文章亮點(diǎn)：1、作者通過溶劑誘導(dǎo)的PF127-DA分子鏈的聚乙烯氧化物（PEO）片段的結(jié)晶和基體體積相變來實(shí)現(xiàn)可變模量和形狀記憶，這是一個(gè)可循環(huán)的純物理過程。2、作者采用PF127-DA膠束海島結(jié)構(gòu)來優(yōu)化力學(xué)性能，而不是通過引入犧牲鍵，體現(xiàn)了水凝膠材料的高韌性和低滯后性能。此外，PAM/PF127水凝膠對(duì)變形性、彈性、溶劑誘導(dǎo)的形狀記憶性和變模量特性均具有較高的靈敏度。3、作者對(duì)PAM/PF127水凝膠的微觀結(jié)構(gòu)與性能進(jìn)行了表征，證明了水凝膠的海島結(jié)構(gòu)的存在，同時(shí)探討了在乙醇中結(jié)晶是由氫鍵離解引起的。

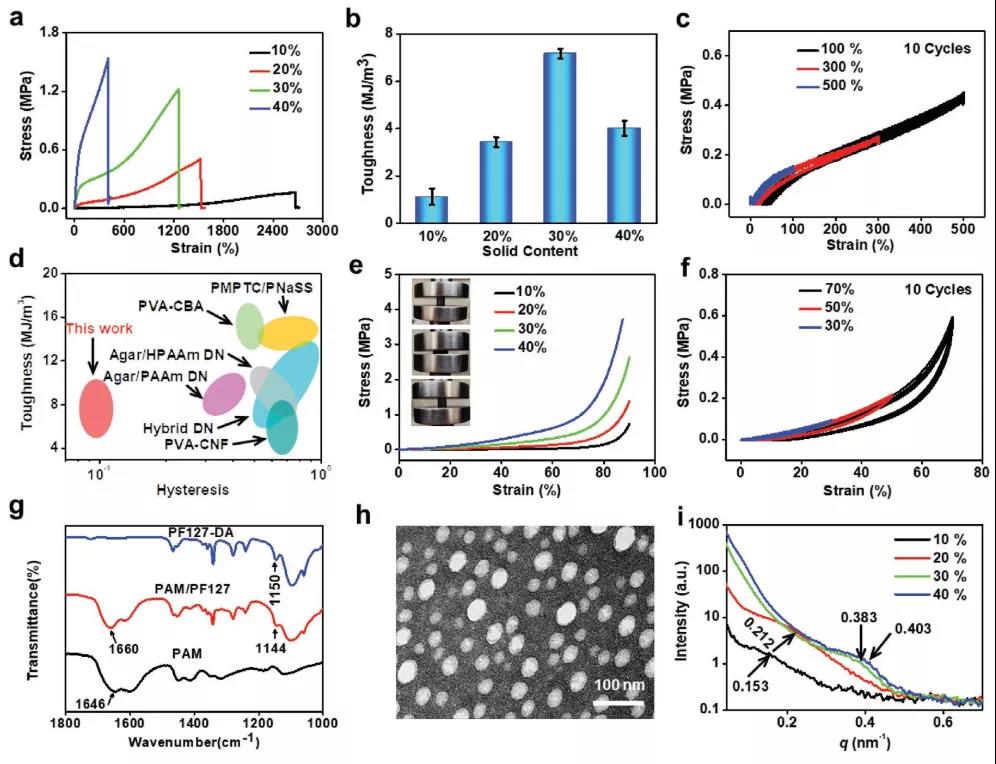

圖2 PAM/PF127水凝膠在水中的力學(xué)測試和結(jié)構(gòu)分析。（a）在不同固含量下，PAM/PF127水凝膠的拉伸應(yīng)力-應(yīng)變曲線；（b）在不同固含量下，PAM/PF127水凝膠的韌性；（c）固含量為30 wt%的PAM/PF127水凝膠在不同應(yīng)變下連續(xù)10次加載-卸載拉伸循環(huán)測試;d) 韌性-滯后圖；（e）不同固含量的PAM/PF127水凝膠的壓縮應(yīng)力-應(yīng)變曲線；（f）固體含量為30 wt%的PAM/PF127水凝膠在不同應(yīng)變下連續(xù)10次加載-卸載壓縮循環(huán)測試；（g）聚丙烯酰胺、PF127- DA和30 wt%固含量的PAM/PF127水凝膠的FTIR光譜圖；（h）30 wt%固含量的PAM/PF127水凝膠的TEM圖像；（i）不同固含量的PAM/PF127水凝膠的SAXS曲線。
